Призначення

Ультразвуковий модуль формування променя USPB (далі модуль) призначений для первинної обробки ехо-сигналу, цифрового формування ультразвукового променя на випромінювання і прийом, обробки ехо-даних і передачі їх в комп'ютер ультразвукового медичного діагностичного сканера.

Параметри і характеристики

Основні параметри і характеристики модуля:

• Кількість портів для підключення датчиків - 2;
• Кількість елементів датчика - до 192;
• Діапазон частот - від 1 до 14 МГц;
• Підтримувані режими сканування: В, В/В, 4В, М, В/М, MA, PW, CW, В/PW, В/CW, CD, PD, DF, TD, B/CD(PD, DF, TD), CD(PD, DF, TD)/CD(PD, DF, TD), 4CD(PD, DF, TD), CD(PD, DF, TD)/MCD(PD, DF, TD), CD(PD, DF, TD)/PW, CD(PD, DF, TD)/CW, WTrack, SE, CE, AC, 3D;
• Інтерфейс зв'язку з комп'ютером сканера - USB2.0 для управління і передачі ехо-даних і USB1.1 для управління системою параметричного контролю;
• Живлення 12В ± 5%, 5А;
• Вага - не більш 1,7 кг;
• Розмір 131х217х145 мм.

Комплектація

• Модуль USPB
• Комплект для підключення
• USB-ключ для основного програмного забезпечення
• USB-ключ для програмного забезпечення зберігання даних
• Паспорт

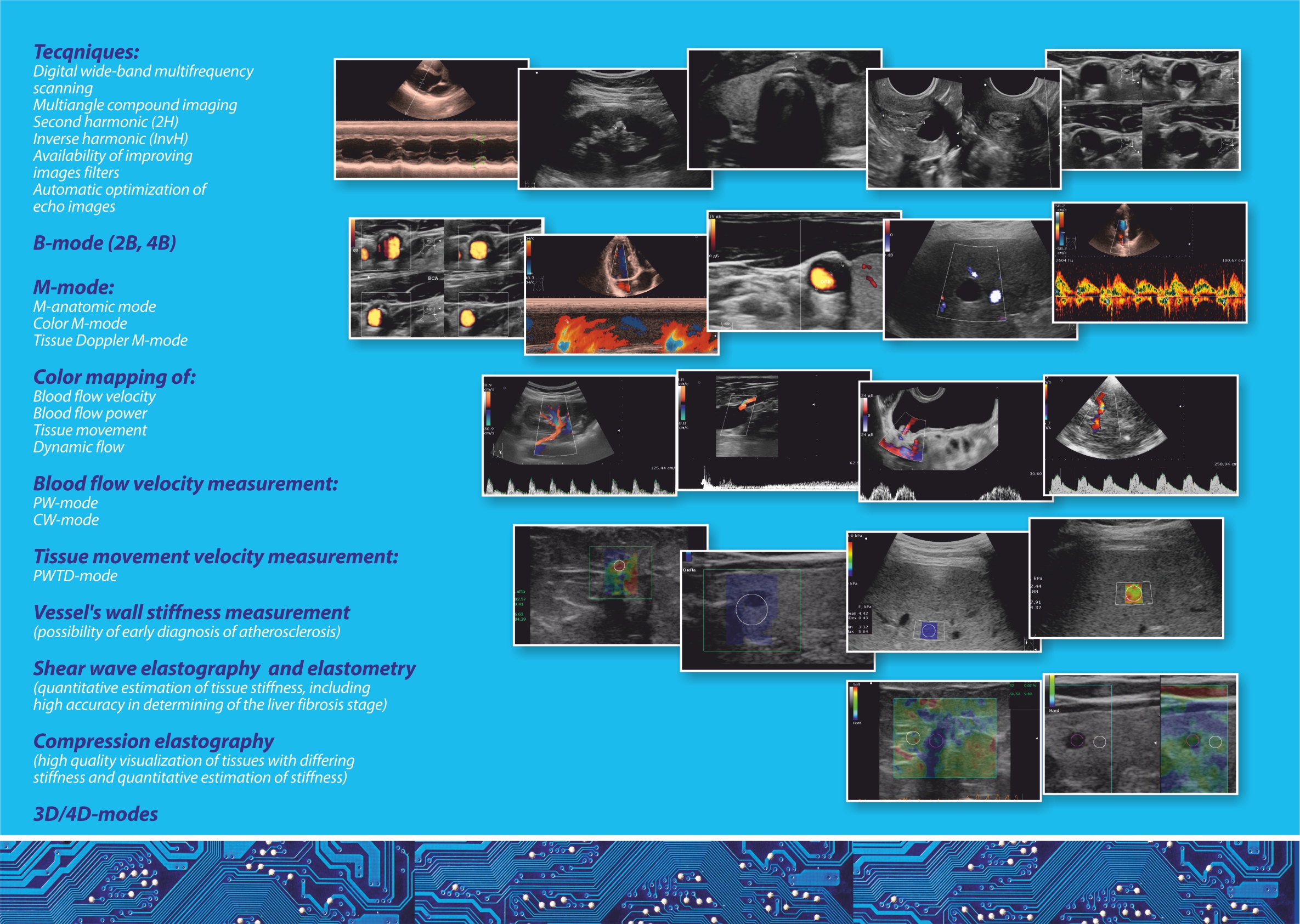

Буклет

Призначення

Ультразвуковий модуль формування променя USPB4P (далі модуль) призначений для первинної обробки ехо-сигналу, цифрового формування ультразвукового променя на випромінювання і прийом, обробки ехо-даних і передачі їх в комп'ютер ультразвукового медичного діагностичного сканера.

Параметри і характеристики

Основні параметри і характеристики модуля:

• Кількість портів для підключення датчиків - 4;
• Кількість елементів датчика - до 192;
• Діапазон частот - від 1 до 14 МГц;
• Підтримувані режими сканування: В, В/В, 4В, М, В/М, MA, PW, CW, В/PW, В/CW, CD, PD, DF, TD, B/CD(PD, DF, TD), CD(PD, DF, TD)/CD(PD, DF, TD), 4CD(PD, DF, TD), CD(PD, DF, TD)/MCD(PD, DF, TD), CD(PD, DF, TD)/PW, CD(PD, DF, TD)/CW, WTrack, SE, CE, AC, 3D;
• Інтерфейс зв'язку з комп'ютером сканера - USB2.0 для управління і передачі ехо-даних і USB1.1 для управління системою параметричного контролю;
• Живлення 12В ± 5%, 5А;
• Вага - 2,9 кг;
• Розмір 270х217х145 мм.

Комплектація

• Модуль USPB4P
• Комплект для підключення*
• USB-ключ для основного програмного забезпечення
• USB-ключ для програмного забезпечення зберігання даних*
• Паспорт

* - опція

Призначення

Ультразвуковий модуль формування променя USPB4PL (далі модуль) призначений для первинної обробки ехо-сигналу, цифрового формування ультразвукового променя на випромінювання і прийом, обробки ехо-даних і передачі їх в комп'ютер ультразвукового медичного діагностичного сканера.

Відмінність від модулю USPB4P полягає у відсутністі підтримки SE та AC режимів.

Параметри і характеристики

Основні параметри і характеристики модуля:

• Кількість портів для підключення датчиків - 4;
• Кількість елементів датчика - до 192;
• Діапазон частот - від 1 до 14 МГц;
• Підтримувані режими сканування: В, В/В, 4В, М, В/М, MA, PW, CW, В/PW, В/CW, CD, PD, DF, TD, B/CD(PD, DF, TD), CD(PD, DF, TD)/CD(PD, DF, TD), 4CD(PD, DF, TD), CD(PD, DF, TD)/MCD(PD, DF, TD), CD(PD, DF, TD)/PW, CD(PD, DF, TD)/CW, WTrack, CE, 3D;

Опція еластографії (режим SE) не підтримується!

• Інтерфейс зв'язку з комп'ютером сканера - USB2.0 для управління і передачі луна-даних і USB1.1 для управління системою параметричного контролю;
• Живлення 12В ± 5%, 5А;
• Вага - 2,9 кг;
• Розмір 270х217х145 мм.

Комплектація

• Модуль USPB4PL
• USB-ключ для основного програмного забезпечення
• Паспорт
